プロジェクトカテゴリ	コアプロセス	納入数量
自動車部品の加工/カスタマイズ	4軸/5軸NC加工、複雑なサーフェスミリング、軽量化構造加工	50セット（UV位相）

1.プロジェクトの背景

ハイエンド自動車の改造と高性能レーシングカーの分野では、車両のフードヒンジシステムはフードの重量を支持するために非常に高い構造剛性を必要とするだけでなく、車両全体の軽量化の要求を満たすために品質を厳格に制御する必要がある。

お客様は私たちに「ヒンジアーム」と「弁弁弁支柱片」を含む弁蓋ヒンジアセンブリの製造を依頼しました。これは設計検証のための小ロット生産（UV-50件）であるため、お客様は優れた寸法精度を要求し、組み立て後のスムーズで隙間のない運動を保証し、これらはすべて極めて短い納期で完成します。これは私たちのプロセスエンジニアリングチームに重大な挑戦をしました。

2.部品工程分析

提供された青写真に基づいて、コンポーネントの詳細な機能分解を行いました：

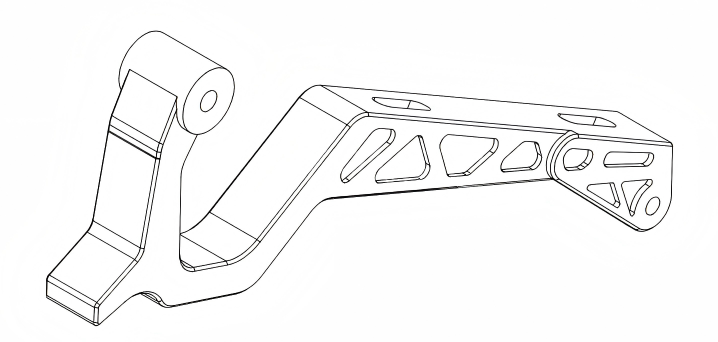

ヒンジアーム

• 寸法フィーチャー:細長い部分で、全長は約278.82ミリ。
• 構造特徴：重量を軽減するために、側面に複数の不規則な三角形と台形のポケットが磨かれた古典的なトラス状骨格設計を採用しています。強度重量比を[敏感词]化すると同時に、この設計は加工中に部品の剛性を著しく低下させる。
• 主な要素：接続用のM 8×1.25ねじ穴と、高精度の同心度が必要なΦ25 mm軸受穴を含む。

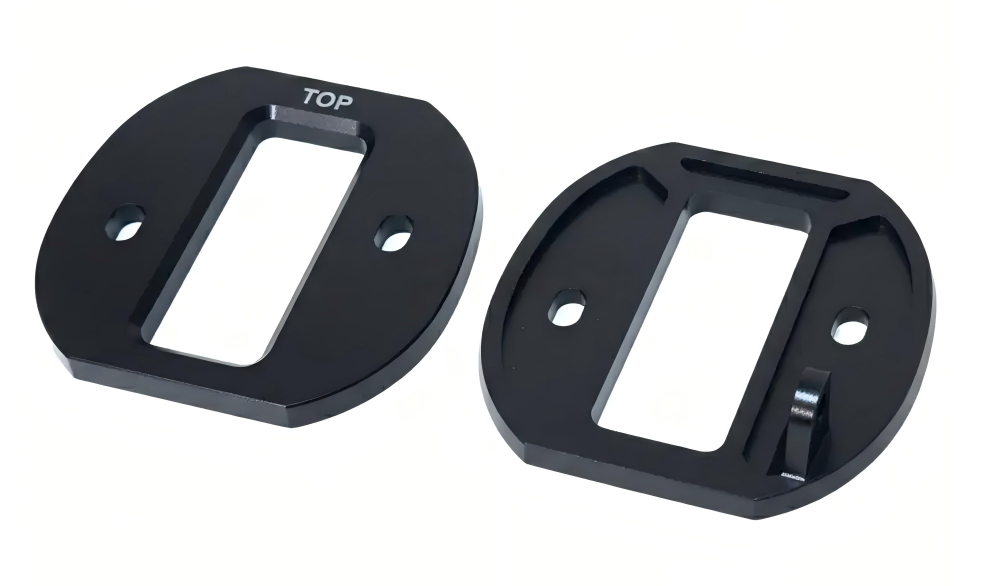

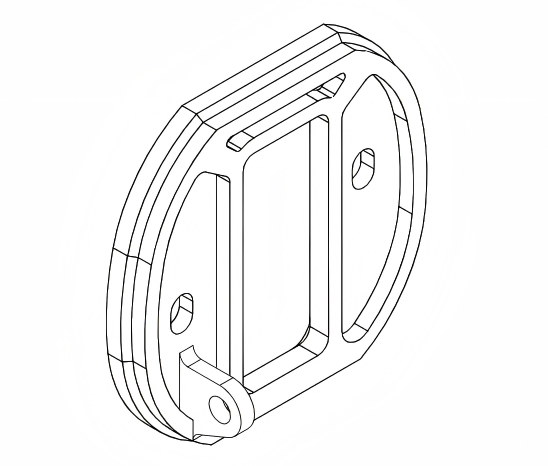

バルブ弁支柱片（バルブ弁取付）

• ジオメトリフィーチャー:独特の22.33°傾斜面と複雑な輪郭半径（R 4.1、R 8、R 3）を有する不規則な回転部材。
• 取り付け要求：リンク機構と嵌合するように設計された5.4 mm幅の深い溝を含む。

3.加工課題分析

経験豊富な製造チームとして、青写真を審査した直後に3つの重要な加工リスクを特定しました。

細長い部材（ヒンジアーム）の変形制御

ヒンジアームの長さは280ミリ近くで、側面には大量の材料が除去されている。大量の材料を除去すると、アルミニウム合金の内部応力の解放により部品が曲がったりねじれたりすることがあります。これは、断面A−AとB−Bとの間の所望の平行度を直接損なう。

2.非標準角度（ディスク）の正確な位置決め

取付盤の22.33°斜面は標準的な直角特徴ではありません。複数の設定を持つ従来の3軸装置を使用すると、累積位置決め誤差の高いリスクが導入され、角度偏差が生じ、カバーの円滑な動作に影響を与える。

3.薄肉フラッタ問題

終的な軽量化を実現するために、この部品はいくつかの薄肉補強リブ構造を保持している。高速ミリングでは振動（振動）が発生しやすく、表面仕上げ（お客様が完璧な美的外観を要求する）が低下し、寸法が一致しないリスクがあります。

4.当社のソリューションと工順

この50セットのコンポーネントの完全な納入を確保するために、次の精密加工計画を作成しました。

A.プロセス計画：4軸と5軸の連動を利用する

• ヒンジアーム加工：「単独粗加工と仕上げ、応力除去」の戦略を採用しました。
  • 粗加工：ほとんどの材料をすばやく除去し、0.5ミリの余裕を残します。
  • 自然老化/熱処理：半製品部品を処理して内部材料の応力を緩和する。
  • 仕上げ：カスタム真空チャックまたはフレキシブル油圧クランプを使用して部品を固定します。これにより、クランプ力による変形を防止し、全長278.82 mmの直線度を確保することができる。
• ディスク加工：5軸NCプロセスセンターを導入しました。挑戦的な22.33°角度と複雑なR角輪郭に対して、一度の設定で多面加工を実現しました。この技術は複数回の回収操作に固有の位置決め誤差を完全に除去した。

B.ツール選択

• アルミニウム合金材料では、高光沢単溝エンドミルとPCD（ポリ結晶ダイヤモンド）工具を選択して終輪郭仕上げを行った。これにより、側面減量袋の表面仕上げ度がRa 0.8以上に達し、機械加工後の手作業研磨を必要とせずに必要な美学的効果を実現した。
• M 8×1.25ねじ穴の場合は、タップを切削するのではなく、成形タップ（転動タップ）を使用します。これにより、高周波振動に耐える自動車部品にとって重要なねじ強度が増加します。

C.品質制御（QC）

• CMM（座標測定機）を用いてキーホール中心距離とΦ8／Φ25孔径を全面的に検査した。
• 光学プロジェクタを使用して、CDコンポーネントの22.33°の角度を正確に確認します。

適化された工順により、開発サイクルを20%短縮するだけでなく、その後の大量生産段階をサポートするための拡張可能な製造データも提供します。

結論

このバルブカバーヒンジアームと支柱取り付けアセンブリの成功的な引き渡しは、複雑な幾何学的特徴と変形しやすい部品を処理する上での専門的な能力を再証明した。

自動車、航空宇宙、ハイエンド自動化業界のお客様にとって、青写真上の0.001 mmあたりの公差は、私たちが努力して実現するためのコミットメントを表しています。初期の検証段階（このUVプロトタイプケースなど）であれ、大規模な生産の準備であれ、経験豊富なエンジニアリングチームはDFM（製造可能な設計）分析から終精密加工までのフルライフサイクルサポートを提供できます。
